首頁無線網絡石英晶振,貼片晶振,諧振器NX3225SA,進口SMD晶體,NDK晶振北京經銷商
.jpg)
諧振器NX3225SA,進口SMD晶體,NDK晶振北京經銷商超小型表面貼片型SMD晶振,最適合使用在汽車電子領域中,也是特別要求高可靠性的引擎控制用CPU的時鐘部分.低頻晶振可從7.98MHz起對應,小型,超薄型具備強防焊裂性,石英晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接以及高溫回流溫度曲線要求,符合AEC-Q200標準.
格(4).jpg)

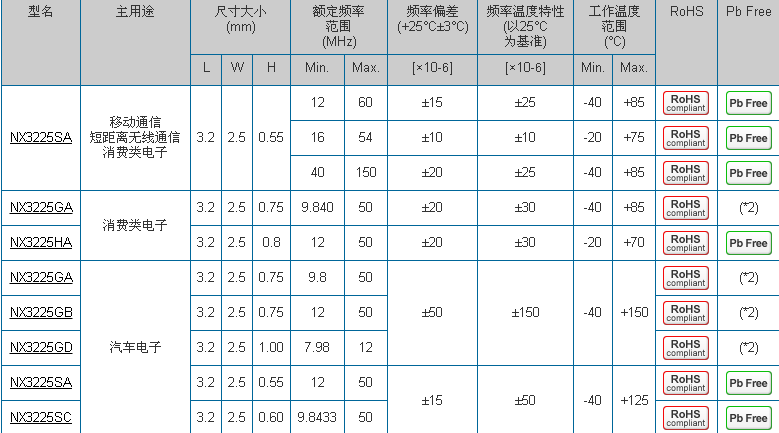

型號 | NX3225SA | |||
包裝 | 3000 | |||
頻率范圍(MHZ) | 12 to 150 | |||
頻率公差 | Max. ±25 ×10-6 | Max. ±50 ×10-6 | Max. ±100 ×10-6 | |
工作溫度 | 0 to +70 | 0 to +85 | 0 to +85 | |
保存溫度 | –55 to +125 | |||
電源電壓(V) | +2.5 ± 5 %, +3.3 ± 10 % | |||
電流消耗 |
Enable (mA) | Max. 60 (Typ. 36) (STAND-BY=VCC or OPEN, RL=50Ω) | ||
Stand-by (μA) | Max. 30 (STAND-BY=GND) | |||
輸出電壓(V) | VOL : VCC –1.81 to VCC 1.62 (DCcharacteristics) | |||
VOH : VCC –1.025 to VCC –0.88 (DC characteristics) | ||||
上升/下降時間(單位:納秒) | Max. 1 (20 to 80% Waveform) | |||
對稱(%) | 45 to 55 (at 50% Waveform) | |||
輸出負載(Ω) | 50 (Terminated to VCC–2.0V) | |||
相位抖動 | Max. 1 (Offset frequency : 12kHz to 20MHz) |

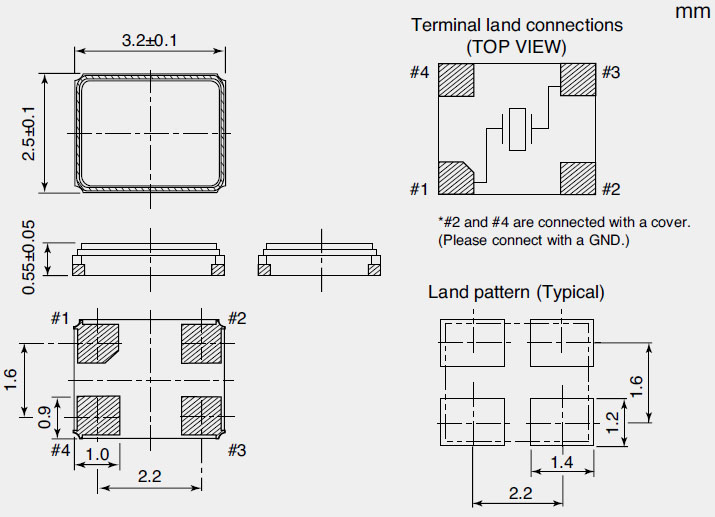

.jpg)

.jpg)
以下是設計振蕩回路:
產品設計人員在設計振蕩回路的注意事項
1. 驅動能力
驅動能力說明振蕩晶體單元所需電功率,其計算公式如下:
驅動能力 (P) = i2?Re
其中i表示經過晶體單元的電流,
Re表示晶體單元的有效電阻,而且 Re=R1(1+Co/CL)2.
.png)
.png)
2. 振蕩補償
除非在振蕩電路中提供足夠的負極電阻,否則會增加振蕩啟動時間,或不發生振蕩.為避免該情況發生,請在電路設計時提供足夠的負極電阻.
.png)
.png)
3. 負載電容
如果振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差,如下圖所示.電路中的負載電容的近似表達式 CL≒CG × CD / (CG+CD) + CS.
其中CS表示電路的雜散電容.
lspacing=0 cellpadding=0 width="100%" style='width:100.0%;background:white;border-collapse:collapse;mso-yfti-tbllook: 1184'>頻率和負載電容特征圖器
.png)
.png)
.jpg)
產品設計人員在設計振蕩回路的注意事項
1. 驅動能力
驅動能力說明振蕩晶體單元所需電功率,其計算公式如下:
驅動能力 (P) = i2?Re
其中i表示經過晶體單元的電流,
Re表示晶體單元的有效電阻,而且 Re=R1(1+Co/CL)2.
.png)
.png)
2. 振蕩補償
除非在振蕩電路中提供足夠的負極電阻,否則會增加振蕩啟動時間,或不發生振蕩.為避免該情況發生,請在電路設計時提供足夠的負極電阻.
.png)
.png)
3. 負載電容
如果振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差,如下圖所示.電路中的負載電容的近似表達式 CL≒CG × CD / (CG+CD) + CS.
其中CS表示電路的雜散電容.
lspacing=0 cellpadding=0 width="100%" style='width:100.0%;background:white;border-collapse:collapse;mso-yfti-tbllook: 1184'>頻率和負載電容特征圖器
.png)
.png)
.jpg)
.jpg)
