首頁無線網絡有源晶振,石英晶振,3225有源晶振,SG-310SEF,SDF,SCF,SDN,SCN進口晶振,POS機晶振,SG-310SEF 26.0000MM0

有源晶振,石英晶振,3225有源晶振,SG-310SEF,SDF,SCF,SDN,SCN進口晶振,POS機晶振,SG-310SEF 26.0000MM0

產品型號：38105453
頻率：2~80MHZ

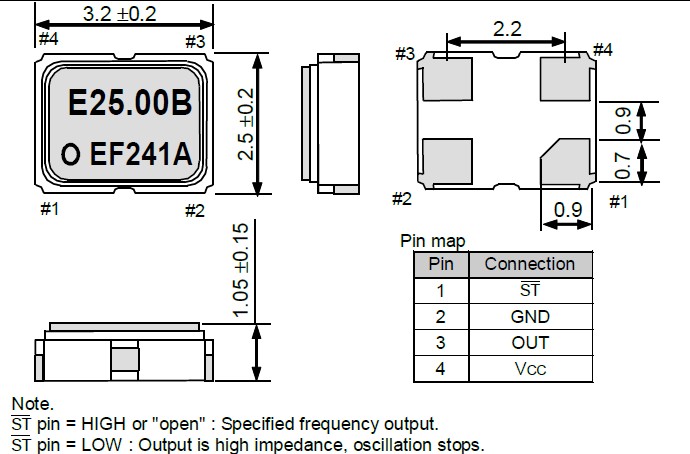

尺寸：3.2*2.5mm
產品介紹：產品被廣泛應用于,平板筆記本,GPS系統,“SG-310SEF 26.0000MM0”光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH / SONET發射基站等領域.符合RoHS/無...

3225有源晶振,SG-310SEF,SDF,SCF,SDN,SCN進口晶振,POS機晶振該體積產品最適合于GPS,以及衛星通訊系統,“SG-310SEF 26.0000MM0”智能電話等多用途的高穩定的頻率溫度特性晶振.為對應低電源電壓的產品.(DC+1.8V ± 0.1V to +2.9V ± 0.1V 對應IC可能) 高度：最高0.8 mm,體積：0.0022 cm³,重量：0.008 g,超小型,輕型.低消耗電流,表面貼片型產品.

項目	記號	SG-310SE	條件
頻率	f_nom	2~80MHZ
電壓	Vcc	1.8V 3.3V
頂點溫度	Ti	+25±5°C
二級溫度系數	B	(−3.5±1.0)x10−8/°C2
負載容量	CL	7.0pF/9.0pF/12.5pF
串聯電阻	R1	65kÙ 最大值
絕對最大激勵等級	DLmax.	1μW
推薦激勵等級	DL	0.1μW
并聯電容	C0	0.8pF 典型值
頻率老化程度	f_age	±3x10-6	+25±3°C，第一年
工作溫度范圍	T_use	-20°C～+70°C
保存溫度范圍	T_stg	-55°C～+125°C	單件保管一年

“SG-310SEF 26.0000MM0”.基頻模式與三次泛音模式應用程序如下：
一.的基頻模式B應用.三次泛音模式的應用程序

下表顯示升的匹配值,C由各種頻率三次泛音模式

頻率輸出是目標頻率的三倍:

這個問題的可能性相對較小.請確定的三次泛音調模式的頻率反饋是否大于基頻模式,由于放大電路的反饋大.當放大電路內置于芯片組此問題可能會發生.為了解決這個問題,請采用三次泛音模式晶體..此外,放大電路,第三色調模式設計不當也可能導致電路由第五音模式振蕩或不振蕩.系統故障是由于超大輸出波形的幅度.
1.請參照資料也可以提高終端的電容解決方案,然后檢查波形幅度是否得到改善.
2.請確定使用頻譜分析儀機中斷信號的頻率.我們可以發現存在的問題是根據頻率什么.
3.如果是從電源的交流信號,請檢查電源和信號的兩個理由的狀態是否是浮動的.請改為浮動,如果它不是.
4.如果信號具有高頻率,請使用以下方法：使用晶體外殼為接地.采用水晶較小C0.
增加電路,鎘和CG的外部電容,并采用晶體具有較高的負載電容CL.
5.請檢查周圍電路和PCB布局,如果上面的方法都沒有能夠解決您的問題.如果兩者都正常,那么請你聯系IC制造商探討其芯片組設計的不明信號的反應.改變周圍電路的設計只能緩解問題,而不是完全解決它.通常.這將是最好找出來的芯片組設計問題并解決它.

愛普生科技自成立以來主要以手表、元器件為主要業務,根據市場需求不斷變化,公司的技術力量不僅在于水晶元器件,在電阻器、電感器等產品中也發揮著巨大的作用.電阻器高壓脈沖性的RD1/2SPH,符合國際安全標準“UL規格（1994獲得認證）”和“CSA規格（1998年獲得認證）”的要求.
主要產品:
石英晶片(Crystal Wafer, Crystal Blank)
廣泛用途石英晶體（Crystal）
小型化貼片晶振(SMD Crystal)
一般及精密有源晶振(XO)
小型化貼片石英晶體振蕩器（SMD XO）
壓控有源晶振（VCXO）
壓控溫補振蕩器(VC/TCXO)
恆溫石英晶振 (OCXO)

“SG-310SEF 26.0000MM0”自從歐盟頒布各項綠色環保指令（如RoHS）后,世界各國已陸續制定公布相關之法令規章,推動「綠色產品」的發展.愛普生電子為了對環境與人類貢獻一己之力,導入綠色設計之概念,致力生產符合國際綠色環保指令與客戶特殊要求之產品.我們知道,人類的永續發展需要干凈的環境,如果我們產品中的物質會對環境造成污染,影響到人類生存的基本條件,不論產品的功能再先進再齊全,也無法對環境與社會帶來多大的幫助.
